Le tableau électrique est un élément clé de toute maison, servant à centraliser et à protéger les circuits électriques. Bien qu'il puisse sembler complexe, il est relativement simple à comprendre. Ce guide vous présente ses composants essentiels et leur fonction au quotidien.
Présentation du tableau électrique

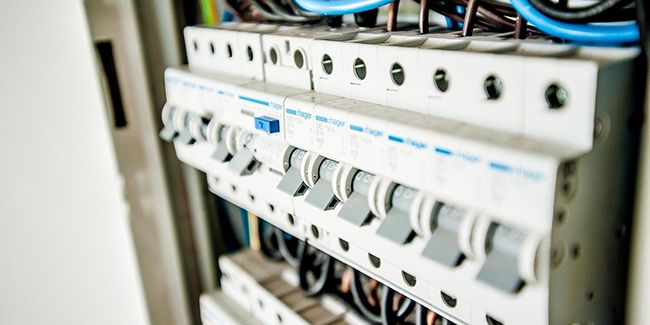

Le tableau électrique est habituellement installé près du compteur. Ce coffret, souvent en plastique, abrite des rangées de rails métalliques sur lesquels sont fixés les dispositifs de répartition comme les disjoncteurs et les interrupteurs. Ces rails permettent d'organiser efficacement votre installation tout en laissant des espaces pour de futurs ajouts.
Équipements de sécurité : l'importance des dispositifs différentiels
La norme NFC 15-100 exige l'intégration de dispositifs de protection dans le tableau électrique pour assurer la sécurité des occupants.
L'interrupteur différentiel
Cet élément est indispensable et doit inclure au moins deux unités, dont un de type A, destiné aux appareils tels que les lave-linge. Leur fonction est de détecter toute variation de tension potentiellement dangereuse. Lorsqu'une fuite est identifiée, le dispositif interrompt l'alimentation de tout un circuit, protégeant ainsi les utilisateurs contre les électrisations ou électrocutions.
- Type A : appareils puissants (lave-linge, plaque de cuisson, etc.) ;
- Type AC : prises et éclairages ;
- Type Hi : matériel sensible (congélateur, matériel informatique).
Les disjoncteurs divisionnaires
Ces dispositifs sont installés sur les mêmes rangées que les interrupteurs différentiels et assurent la protection de circuits spécifiques. À la moindre défaillance, ils coupent le courant, permettant une identification rapide de la source du problème.
- En 16 A : pour éclairage et volets;
- En 20 A : pour prises électroménagères et circuits de chauffage;
- En 32 A : pour plaques de cuisson.
Remarque : Les disjoncteurs divisionnaires remplacent désormais les fusibles dans les installations récentes et rénovées.
Protection supplémentaire : le disjoncteur différentiel
Bien que non systématique, il renforce la sécurité, protégeant à la fois les appareils et les utilisateurs. En cas d'anomalie, il interrompt le courant pour des niveaux dépassant 30 mA.
- 2 A : VMC ;
- 10 A : éclairage, chaudières ;
- 16 A : prises de courant ;
- 20 A : appareils électroménagers ;
- 32 A : plaques de cuisson.
Note : Bien que coûtant plus cher que les interrupteurs, les disjoncteurs différentiels sont réservés aux équipements délicats.
Protection contre la foudre
Le parafoudre est essentiel pour protéger les appareils électroniques des surtensions dues à des orages. Il est installé près du disjoncteur principal et doit être relié à la terre pour évacuer les surtensions en toute sécurité.
Les peignes électriques
Les peignes, ou connecteurs, assurent les liaisons entre les différents éléments du tableau. Ils se déclinent en deux types : verticaux et horizontaux. Les verticaux relient l'alimentation tandis que les horizontaux connectent les dispositifs de protection.
Les borniers de raccordement à la terre
Le bornier de terre évacue les fuites vers le sol et relie la partie extérieure de l'installation à son socle. Le bornier distribue également les connexions phase et neutre pour assurer une mise à terre efficace.
Conducteurs et modules complémentaires
Les câbles et fils transportent l'électricité au sein du tableau, organisés par les peignes. De plus, des modules comme le parafoudre et le contacteur jour/nuit peuvent être ajoutés pour répondre à des besoins spécifiques.
- Contacteur jour/nuit : idéal pour les options tarifaires ;
- Délesteur : gère la consommation électrique ;
- Télérupteur : commande un circuit depuis plusieurs points ;
- Relais temporisé : éteint les lumières automatiquement.
Pour conclure, il est essentiel d'avoir une bonne compréhension de votre tableau électrique. Cela vous aidera à identifier rapidement des problèmes éventuels. L'installation doit toujours être confiée à un professionnel pour garantir une sécurité optimale.
